طراحی و اجرای تابلو برق

راحی و اجرای تابلو برق

مجموعه طراحی و اجرای تابلو برق از دو بخش طراحی و اجرا تشکیل شده است که اشاره ای کلی به موارد آن داریم:

طراحی و اجرای تابلو برق:

– طراحی و اجرای تابلو برق اولیه و محاسبه قطعات لازم

– طراحی و نحوه چیدمان لوازم تابلو

– اصول و استانداردهای مربوطه

– بدست آوردن ابعاد کلی تابلو برق

اجرا و مونتاژ تابلو برق

– اجرای شینه کشی ، اصول و استانداردهای آن

– اجرای سیم کشی ، اصول و استانداردهای آن

و همچنین در این مقاله به مباحث زیر می پردازیم:

طراحی تابلو برق , جدول-جریان فیوزوکابل برای موتور , قطعات لازم برای موتورھای ستاره-مثلث , جدول انتخاب قطعات ستاره- مثلث , نقشھ قدرت و فرمان ستاره-مثلث , طراحی و نحوه چیدمان لوازم تابلو , (چیدمان برخی لوازم در تابلو) , اصول و استانداردھای چیدمان , بدست آوردن ابعاد کلی تابلو برق , اجرا و مونتاژ , اجرای شینه کشی , اصول واستانداردھای شینه کشی, جدول-انتخاب شمش مس , اجرای سیم کشی, ویژگیھای نقشه مدار قدرت و فرمان , جدول-نمادھا و نشانه ھای مدار , (IEC,VDE) اصول و استانداردھای سیم کشی , (محاسبھ سطح مقطع سیم) , نحوه سیم کشی و عملکرد برخی لوازم , (VDE) جدول-جریان مجاز سیم , (IEC,DIN VDE) انشعاب جریان , (اصول و استانداردھای توزیع انرژی و سطح مقطع) , محاسبه خازن , جدول-محاسبھ خازن , نقشه فرمان بانک خازن

اطلاعات و جدولھای پرکاربرد ومھم در مقاله طراحی و اجرای تابلو برق از این قبیل می باشد:

جدول انواع حفاظت (درجه حفاظتی) DIN VDE

جدول-جریان سیم در دماھای مختلف محیط

جدول-قطر گلند و لولھ ھای فولادی حامل سیم

جدول-اطلاعات مفید درمورد سیمھای افشان

مفھوم رنگ بندی شستی ھای فرمان و ھشداردھنده DIN

مقدماتی در زمینه طراحی و اجرای تابلو برق:

همانطور که میدانید ،در رابطه با تابلوهای برق و اتوماسیون صنعتی،کتابها،مقالات،سایتها و منابع زیادی وجود دارند که همه آنها بسیار مفید می باشند.از آنجا که این رشته ، ترکیبی از چند زیر شاخه برق صنعتی است ، مطالب کاملی که شامل تمام جزئیات لازم در مورد تابلو های برق باشد، وجود ندارد، بلکه در هر یک از منابع مربوط به برق صنعتی ، قسمتی از آن بیان شده و بصورت پراکنده ارائه شده است. بنابراین برای شروع به کار، وکسب اطلاعات درمورد تابلو برق باید کتابهای قطور و سایتهای گسترده ای را جستجو کنیم که بسیاری از علاقه مندان ،از انجام آن باز میمانند. بنابراین ما سعی کردیم گزیده ی این مطالب را که در صنعت تابلو سازی برق بسیار مورد استفاده و کاربردی میباشد را بیان کنیم. این مجموعه،برای افرادی که دررشته برق فعالیت دارند بسیار مفید است به خصوص برای دانشجویان و کسانی که تازه وارد بازار کار دراین رشته میشوند. البته ما سعی کردیم مطالبی را بیان کنیم که بیشتر تجربی وکاربردی میباشند که هیچ جایی نمیتوان آن را به این صورت ،کاربردی و با بیان نکات ضروری یافت . VDE- این مجموعه با بهره گیری از کتابهای برق صنعتی و استاندارد های و نیز بامصاحبه و کمک NEMA امریکا و AWG، بین المللی IEC – آلمان DIN افرادی که بیش از چهل سال ، تجربه ی فنی در شرکت های بزرگ تابلوسازی را داشته – اند ، گردآوری شده است.

– طراحی اولیه و محاسبه قطعات برای طراحی و اجرای تابلو برق:

در این قسمت به شما درمیابید که چطور ،طبق خواسته ی مشتری و با توجه به مصرف کننده هایی که داریم قطعات خود را مانند : انواع کلید ، فیوز ، کنتاکتور ، بیمتال و … را انتخاب و محاسبه کنیم:

” تهیه لیست لوازم ”

– روشنایی و لامپ ها

-روشن-خاموش کردن تک تک:

—————————————->

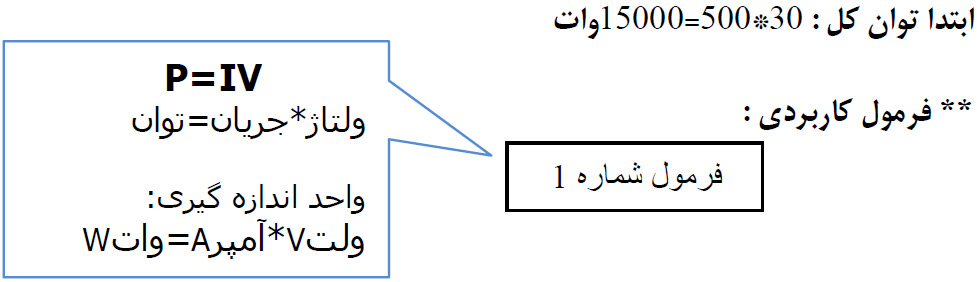

برای هر لامپ یک کلید مینیاتوری لازم است رنج و آمپر آنرا طبق فرمول شماره ۱ تعیین میکنیم

– روشن- خاموش کردن لامپها بصورت گروهی:

—————————————->

اگر بخواهیم یک سری لامپ(مثلا ۳۰ لامپ ۵۰۰ وات) را بصورت گروهی روشن کنیم:

برای این کار بهتر است از کنتاکتور استفاده میکنیم(بهتر است از ۲۰ آمپر به بالا،کنتاکتوری شود)

بنابراین لوازم ماشامل: کلید مینیاتوری ۴۰ آمپر و کنتاکتور ۴۰ آمپر میباشد.

**نکته:

توجه داشته باشید که چون لامپها تکفاز است باید به تعداد مساوی روی هر فاز اصلی(برق سه فاز) تقسیم شوند تا،تعادل فاز برقرار شود.

-در فرمان کنتاکتور این نوع مدارها میتوان فوتوسل در نظر گرفت تا به صورت اتومات،لامپها روشن- خاموش شوند.

– راه اندازی الکترو موتورها:

اولین مسئله ای که ما باید در مورد الکترو موتورها بفهمیم ،اطلاعاتی مانند:

توان موتور ، جریان نامی ، ولتاژ ،نحوه ی اتصال(ستاره- مثلث-مستقیم) ، تعداد دور در دقیقه، که تمامی این اطلاعات روی پلاک حک شده است.

– -مهمترین مورد برای الکترو موتور توان موتور (P) که به ( kw ) می باشد, که با داشتن این مطلب میتوانیم تمامی لوازم مورد نیاز برای راه اندازی موتور را محاسبه کنیم

-قطعات لازم برای موتورهای تک فاز:

—————————————->

فیوز محافظ(میتواند فیوز کاردی،مینیاتوری،کلید حرارتی و…باشد)

۲- کنتاکتور

۳- بی متال (در مواردی که کلید حرارتی وجود دارد،نیازی به بی متال نیست)

*نکته:در طراحی تابلو برق ما به روشهای مختلف میتوانیم قطعات لازم راانتخاب کنیم که ما در کل این مجموعه حداقل را در نظر میگیریم چون به هر روش که انجام دهیم , طراحی به چند چیز وابسته است:

اصول و عوامل مهم در طراحی:

۱ – ایمنی :در انتخاب لوازم و طراحی مدارات فرمان و نحوه ی عملکرد سیستم باید ایمنی رعایت شود.

۲ – کارکرد عملی:یعنی در هر روشی باید یک خروجی مساوی داشته باشیم و تمامی خواسته هایمان برآورده شود.(نتیجه تغیر نکند)

۳ – صرفه ی اقتصادی: هر سیستمی نسبت به حساسیت آن مجموعه با قیمتهای متفاوت طراحی میشوند.

مثلا کنتاکتوری که برای دستگاه CNC استفاده می شود , مثلا کنتاکتوری که برای دستگاه قیمت میباشد باید از جنسهای مرغوب ومارکهای معتبر باشد.

خطاهای انسانی:در هر سیستمی باید سعی کنیم ، کوچکترین احتمال خطا و سهل انگاری که از کاربر ویا اپراتور سرمی زند را درنظر بگیرم.

-قطعات لازم برای موتورهای سه فاز تک ضرب :

—————————————->

۱ – فیوز محافظ(میتواند فیوز کاردی،مینیاتوری،کلید حرارتی و…باشد)

۲ – کنتاکتور

۳ – بی متال

۴ – کنترل فاز

**فرمول کاربردی:   محاسبه ی جریان برای موتور(بدون استفاده جدول)

نکته:

۱ – کلید محافظ بسته به نوع و کارکرد موتور ،معمولا از ۱.۵ تا ۲برابر جریان موتور ، بالاتر گرفته میشود.

در استاندارد امریکا ( AWG) :

تصویر

۲ – به طور کلی اگر به روشهای فرمولی ،محاسبه میکنید احتمال کمی تفاوت با جدول وجود دارد که میتواند خاطر دلایل زیر میباشد:

– کسینوس فی -جریان اولیه و راه انداز موتورها(درمصارف مختلف جریانها فرق میکنند)- نوسان ولتاژ- دورموتور – ولتاژی که در جدول محاسبه شده( ۴۰۰ یا ۳۸۰ ) و…

۳ – کنتاکتور را به علت کارکرد بالا(قطع و وصل زیاد) باید حتی المقدور ۱.۵ تا ۲رنج(نسبت به نوع کارکرد و تعداد ضربات آن) بالاتر در نظر گرفت.

۴ – تنظیم بیمتال، همان جریان I محاسبه فرمول ۲ میباشد.
